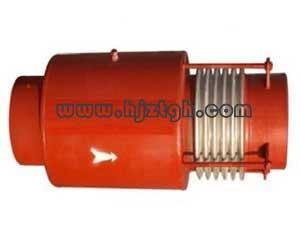

波紋補償器兩種免焊接密封結構設計

　　目前，大部分密封結構設計采用焊接法蘭結構，即補償器兩端焊有法蘭，法蘭端面為平滑的密封面，將法蘭兩端與管道上的法蘭用螺栓把緊便可實現密封，當補償器兩端以焊接形式與法蘭連接時，首先會對法蘭密封面的加工質量提出嚴格的要求，而且對這種固定結構的補償器焊接裝配精度來說，也是考驗，即使補償器組件自身的裝配精度能夠滿足要求，但當補償器應用于管道內部時，波紋補償器兩端需要與管道連接裝配，這樣，空間位置或連接法蘭的螺紋通孔位置都可能會出現偏差，而這種偏差會對這種固定式的補償器組件結構產生扭矩，嚴重影響補償器的使用壽命。所以今天華潔與大家來認識下另外兩種免焊接密封結構設計。
　　1免焊翻邊結構：法蘭與補償器之間是活動連接形式，活動法蘭可以在補償器翻邊中周向轉動，這種結構完全可以避免裝配過程中位置偏差帶來的扭矩問題，同時，補償器母材直接翻邊的密封面質量要優于機械加工的密封面，這就減少了焊接法蘭的焊縫隱患，密封效果更佳。補償器母材直接翻邊的工藝手段包括：機械翻邊和液壓脹形翻邊。
　　2當金屬波紋補償器組件工況要求使用導流保護筒時，就不能在補償器兩端同時使用翻遍免焊活動法蘭的連接形式，但是有了一端活動法蘭的保證，及時我們在安裝導流套的一側采用固定結構，仍然可以避免補償器位置偏差所產生的扭矩影響。為了方便安裝將補償器組件固定端設計成20°錐面硬密封，這種錐面密封形式安裝簡介方便，用V形卡環就可以實現導流套與管道很好的密封銜接。
